Pencere ve kapı sistemi
Şehrin gürültüsünü ve soğuğunu dışarıda bırakmak isteyenler için Pimapen'in en yüksek yalıtımlı serisi.
- 80 mm, 6 odacık, 3 conta
- Uf 0,95 W/m²K · Uw 0,78 W/m²K
- Dış sesi 41 dB'ye kadar azaltır
- Passive House sertifikası
1992'den beri · 4. Levent, İstanbul
Pimapen'iölçünüze göreüretiyoruz.
Profilden cama, ölçüden montaja: Pimapen sistemlerini kendi fabrikamızda üretip yerine takıyoruz.
Pimapen yetkili ve üretici bayiKesit · Pimapen
Nirvana 8000'in içinde ne var?Carisma 7000'in içinde ne var?
Pimapen'in en yüksek yalıtımlı serisi. Kasayı ve kanadı kesip içindeki her odacığı, contayı ve camı tek tek gösteriyoruz.70 mm'lik, 5 odacıklı profil: konutların çoğu için dengeli, çok yönlü ve güçlü bir seri. Kesip içine bakalım.
80mm
Profil genişliği
Kasa ve kanat 80 mm. Geniş gövde, daha kalın hava katmanı ve daha fazla yalıtım demek.
70mm
Profil genişliği
Tüm ana profiller 70 mm. Kompakt gövdede güçlü ısı ve ses yalıtımı.
6
Odacık
Kasa 69/6, kanat 56/6: her iki profil de 6 odacıklı. Her odacık, ısının yolunu kesen durgun bir hava cebi.
5
Odacık
Kasa 62/5, kanat 58/5: 5 odacıklı profiller ısıyı içeride tutar.
3
Conta
İç, orta ve dış conta. Gri-siyah, iz bırakmayan elastik contalar hava, su, ses ve tozu keser; donanımı korozyondan korur.
2
Conta
İç ve dış conta; kanat kapandığında hava, su ve tozu dışarıda bırakır.
52mm
Cam yuvası
24, 30, 36, 44 ve 52 mm çift ve üçlü cam. Kesitte 44 mm'lik üçlü ısıcam ünitesi (Ug 0,6–0,7) görülüyor.
39mm
Cam yuvası
39 mm'ye kadar cam kombinasyonu; güvenlikli camlarla yüksek emniyet. Kesitte çift ısıcam ünitesi görülüyor.
41dB
Ses azaltma
IFT Rosenheim testinde, 1230 × 1480 mm doğrama ve Rw 48 dB camla dış ses 41 dB'ye kadar azalır.
A
Profil sınıfı
Carisma Premium, TS EN 12608-1 A sınıfıdır: standardın en kalın profil duvarı sınıfı (standart Carisma B sınıfı). Kırmızıyla işaretli duvarlar uzun ömrün ve dayanımın kaynağı.
0,78W/m²K
Uw değeri
Profil Uf 0,95 W/m²K. Üçlü camla pencerenin hesaplanan ısı geçirgenliği 0,78. Passive House sertifikalı.
82mm
Cephe orta kaydı
Yüksek katlı binalarda rüzgâr yüküne karşı özel 82 mm cephe orta kayıt profili. Kasadaki ve kanattaki çelik takviyeyle birlikte çalışır.
Değerler Pimapen'in yayımladığı teknik verilerdir. 3B kesitler, Pimapen'in resmi kesit çizimlerine göre modellenmiştir (Nirvana: kasa 69/6 + damlalıklı kanat 56/6, Carisma: kasa 62/5 + kanat 58/5).
Sistemler
Beş profil ailesi. Her açıklığa bir cevap.
Kanatlı pencereden 3 metrelik kaldırmalı sürmeye kadar; ölçüyü aldıktan sonra açıklığa göre sistemi birlikte seçeriz.
Pencere ve kapı sistemi
70 mm, 5 odacıklı profillerle dengeli ve çok yönlü seri.
- TS EN 12608-1 A sınıfı (Premium) / B sınıfı
- 39 mm'ye kadar cam kombinasyonu
- Yüksek binalar için rüzgâr yüküne dayanıklı orta kayıt
- Düz veya damlalıklı kanat seçeneği
Sürme sistemi
Avrupa ile eş zamanlı geliştirilen, geniş açıklıklarda yalıtımdan ödün vermeyen sürme sistem.
- 149 mm kasa, 5 odacık
- 76 mm kanat ve orta kayıt
- 24–52 mm çift ve üçlü cam
- İç ve dış yüzeyde farklı lamine renk
Kaldırmalı sürme (HBSB)
Büyük manzara açıklıkları için: 3 metre genişliğe ve 300 kg ağırlığa kadar kanat.
- 175 mm kasa, 8 odacık
- 76 mm, 4 odacıklı kanat
- 3 m kanat genişliği · 300 kg kanat
- Isı yalıtımlı alüminyum alçak eşik seçeneği
Sürme sistemi
Balkon ve teraslar için; 90° köşede kanatlar açıldığında arada dikey profil kalmaz.
- 12 farklı kasa profili
- 2'den 6 kanada kadar kombinasyon
- Hareketli köşe birleşim profili
- Entegre sineklik rayı
Teknik veriler: pimapen.com.tr
Lamine renkler
Aynı pencere, on dört karakter.
Beyazın dışında on üç lamine seçenek. İç ve dış yüzeyde farklı renk kullanmak da mümkün.
Seçili renkAntrasit GriDüz
Ekrandaki renkler temsilidir. Son seçimi numune üzerinde birlikte yaparız.
Cam · Şişecam Isıcam
Enerjinin çoğu camdan kaçar.
Kullandığımız tek cam markası Şişecam Isıcam. Isı yalıtımından ses kontrolüne, güvenlikten iki cam arası jaluziye kadar her ihtiyaca bir seri.
Kaplamasız çift cam
İçerideki ısının dışarı kaçmasını engelleyerek tek cama göre çok daha iyi yalıtım sağlar. Temel ve ekonomik çözüm.
Sıradan çift cama (Isıcam Klasik) göre
- Tek cama göre belirgin ısı yalıtımı
- Kuru hava dolgulu, sızdırmaz ünite
Low-E ısı kontrol kaplaması
Isı kaybını yarıya indirir; güneş ısısından en yüksek seviyede yararlanır, ışık geçirgenliğinden ödün vermez. Kuzey cepheler için ideal.
Sıradan çift cama (Isıcam Klasik) göre
- %50 daha az ısı kaybı
- Kışın güneş ısısından en yüksek fayda
- Yüksek ışık geçirgenliği
Solar Low-E ısı ve güneş kontrol kaplaması
Kışın ısı kaybını yarıya indirir, yazın içeri giren güneş ısısını %40 azaltır. Güney ve batı cepheler için.
Sıradan çift cama (Isıcam Klasik) göre
- %50 daha az ısı kaybı
- Yazın %40 daha az güneş ısısı
- Klima giderinde tasarruf
Low-E kaplamalı üçlü cam ünitesi
Nirvana 8000'deki 44 mm'lik üçlü cam ünitesi Ug 0,6–0,7 W/m²K değerine ulaşır; pencerenin Uw değeri 0,78'e iner.
- Ug 0,6–0,7 W/m²K (44 mm)
- Nirvana 8000 ile Uw 0,78 W/m²K
- Soğuk cephe ve kış bahçesi için
Akustik lamine cam · ses sönümleyici PVB
İki cam arasındaki özel akustik PVB katman ses titreşimlerini sönümler. Cadde, raylı sistem ve havalimanı yakınındaki evler için; Low-E camla ısı yalıtımı da korunur.
- Düz cama göre ~5 dB daha iyi
- Standart lamineye göre ~3 dB daha iyi
- Kırıldığında dağılmaz
Lamine veya temperli emniyet camı
Lamine cam kırıldığında parçalar ara katmana yapışık kalır; temperli cam darbeye dayanır ve küçük, keskin olmayan parçalara ayrılır. Balkon, kapı ve zemine yakın camlar için.
- Kırıldığında dağılmaz (lamine)
- Darbeye dayanıklı (temperli)
- Zorlamaya karşı ek direnç
Cam arasına fabrikada yerleştirilen jaluzi
Jaluzi iki camın arasındaki kapalı bölmede durur: toz tutmaz, silinmesi gerekmez, çocuk ve evcil hayvanlardan etkilenmez. Manuel veya kumandalı kullanılır.
- Toz tutmaz, bakım gerektirmez
- Manuel veya uzaktan kumandalı
- Gizlilik ve güneş kontrolü
Kaynak: Şişecam Isıcam ürün bilgileri ve Pimapen Nirvana teknik verileri. Isıcam ünitelerinde Şişecam'ın 10 yıl üretici garantisi vardır.
Hizmetler
Pencerenin ötesi.
Aynı ekip, aynı özen: balkondan banyoya kadar camla çalışılan her alan.

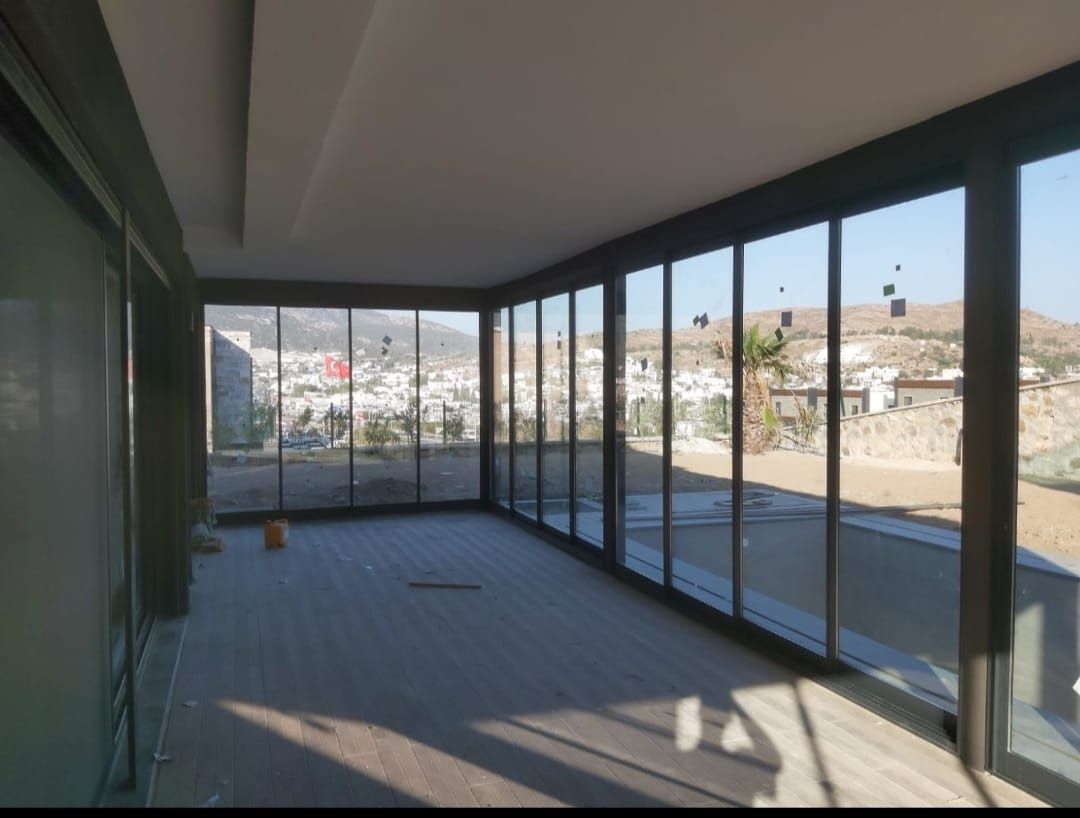

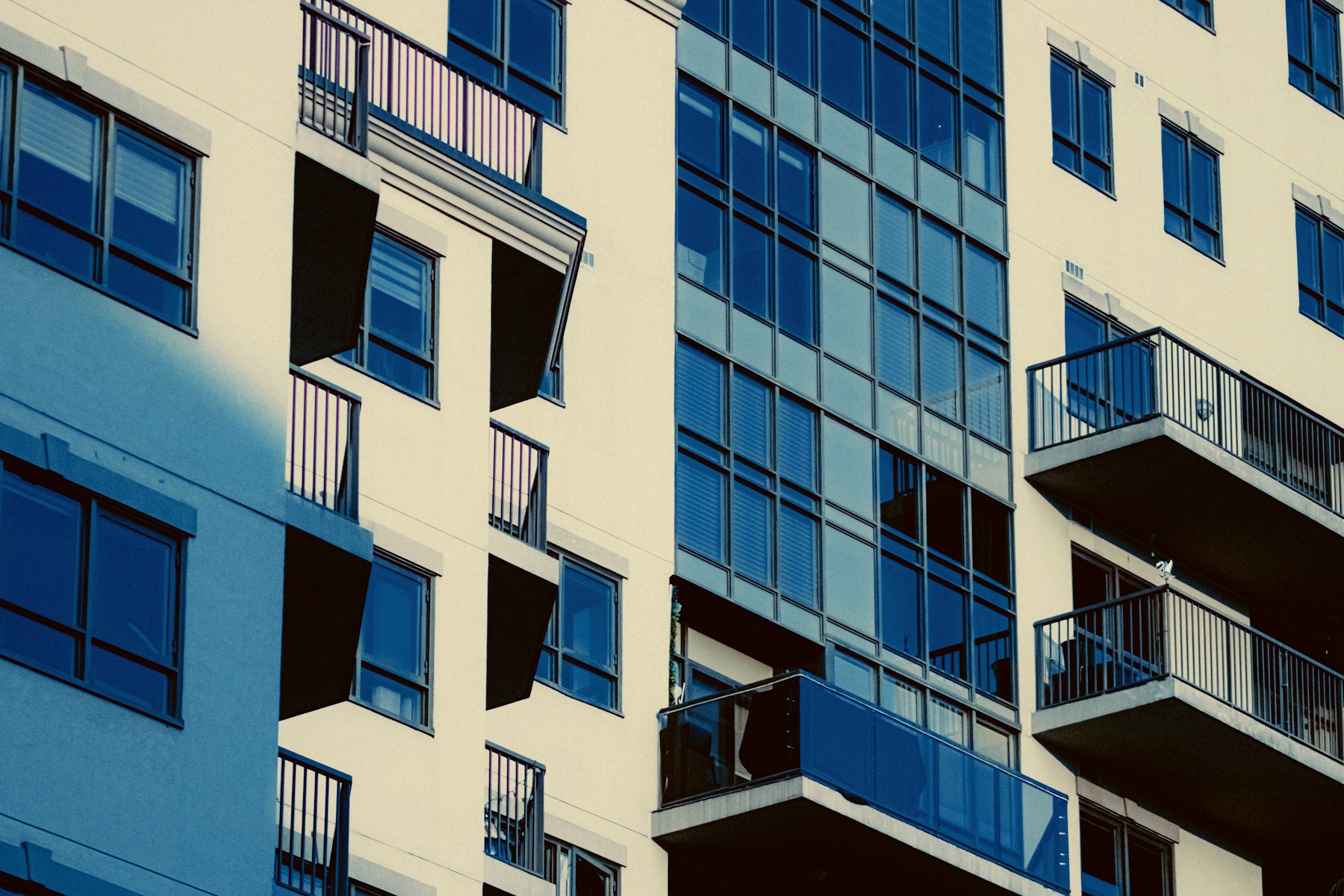

Cam balkon
Balkonu dört mevsim kullanılan bir odaya çevirir.
- Katlanır veya sürme
- Temperli cam

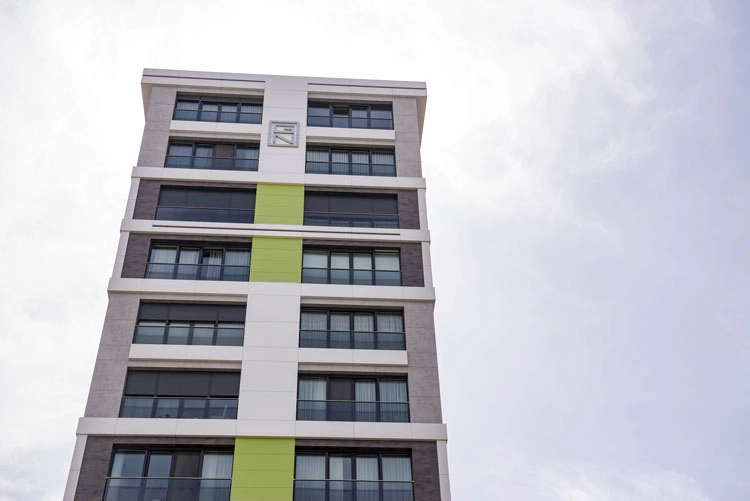

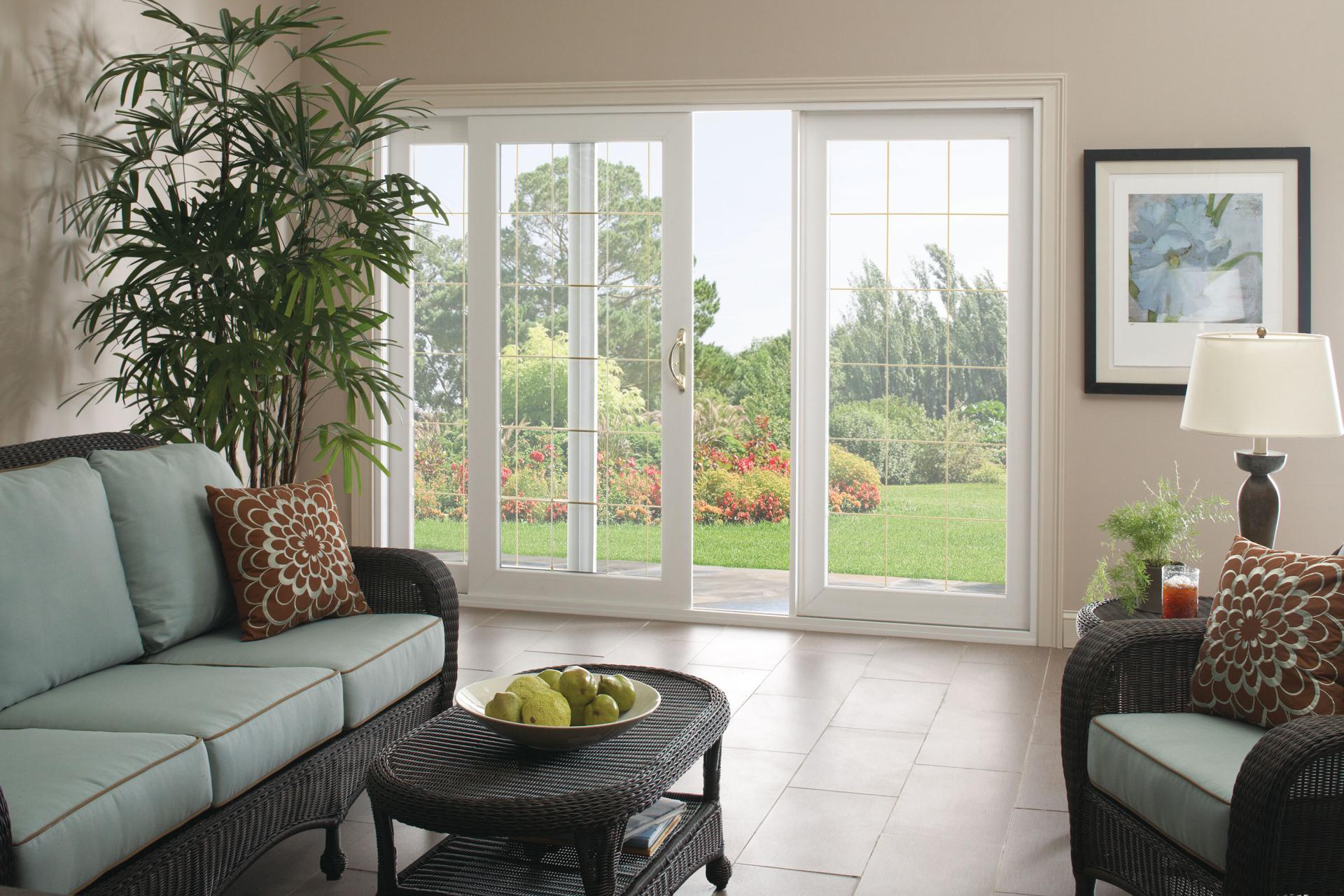

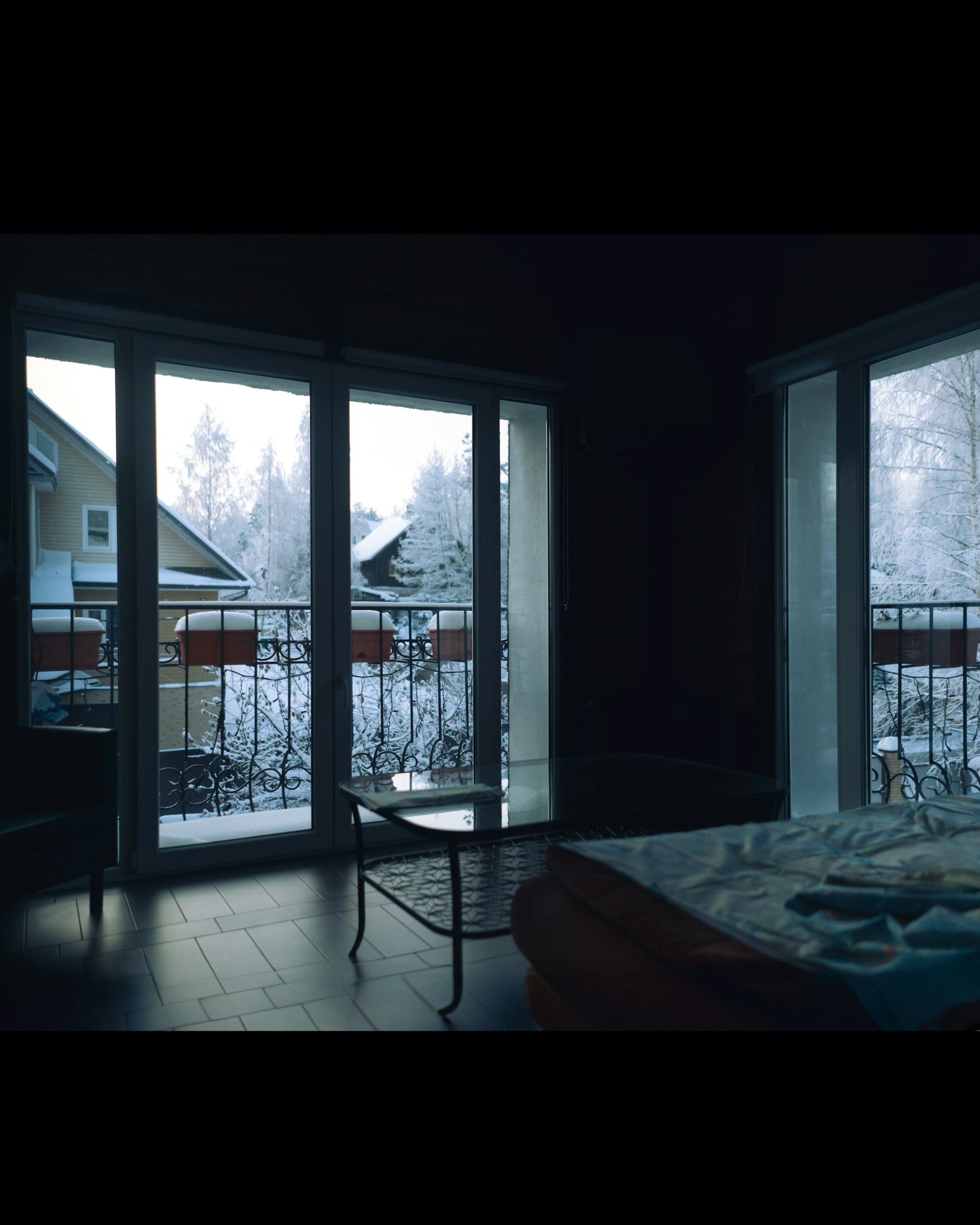

Sürme kapı ve pencere
Bahçe ve teras geçişlerinde eşiksiz, ferah açıklıklar.
- Infinity · Dynamic Power · Albatros
- Paralel sürme seçeneği

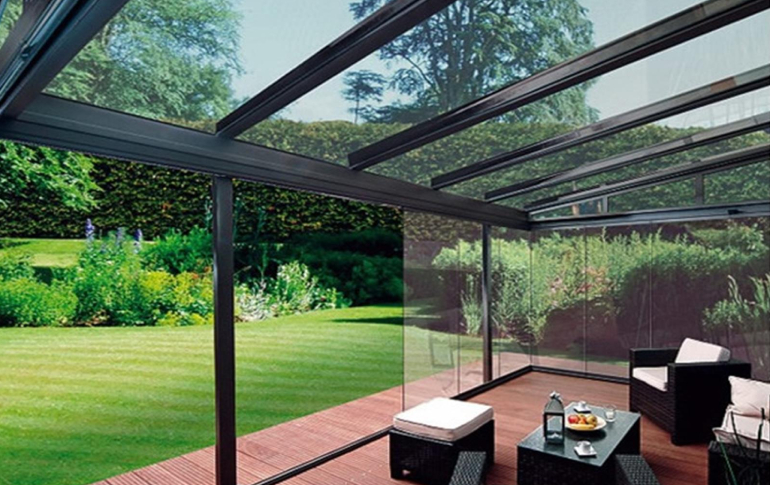

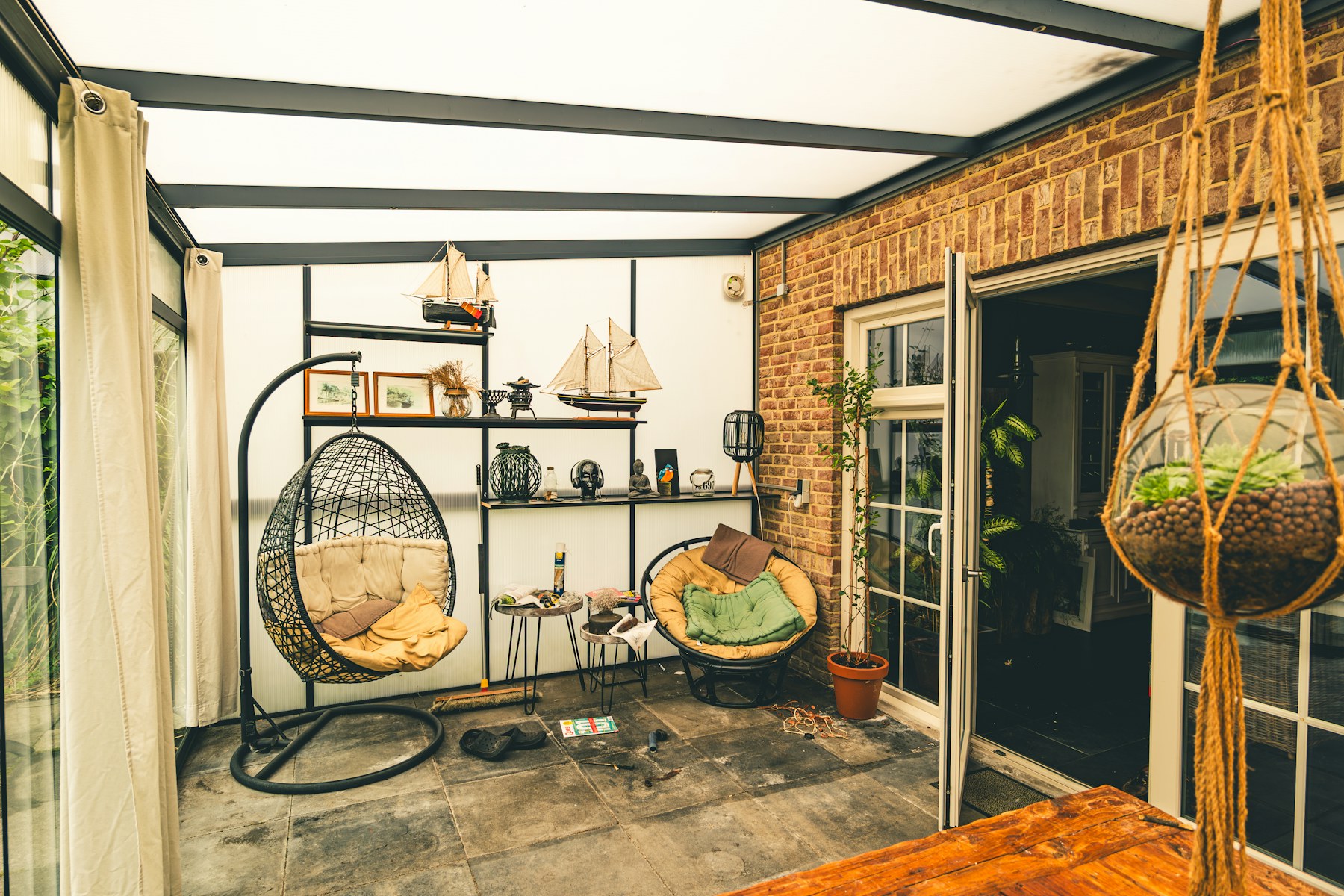

Kış bahçesi
Cam tavan ve cepheyle bahçeye açılan yeni bir yaşam alanı.
- Alüminyum taşıyıcı
- Cam tavan ve cephe

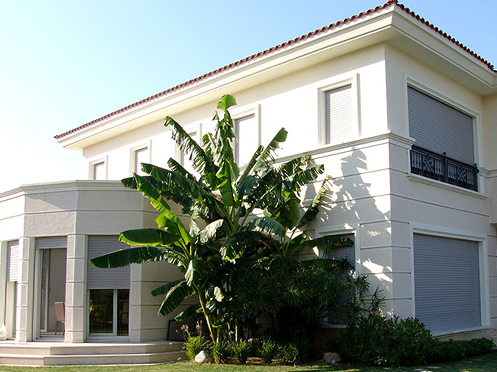

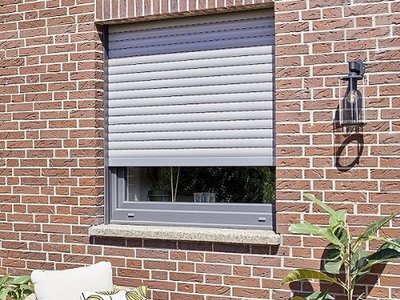

Panjur ve kepenk
Dıştan takma veya monoblok panjur; yazın sıcağı, gece sesi ve dışarıdaki gözleri keser.
- PVC veya alüminyum lamel
- Manuel veya motorlu

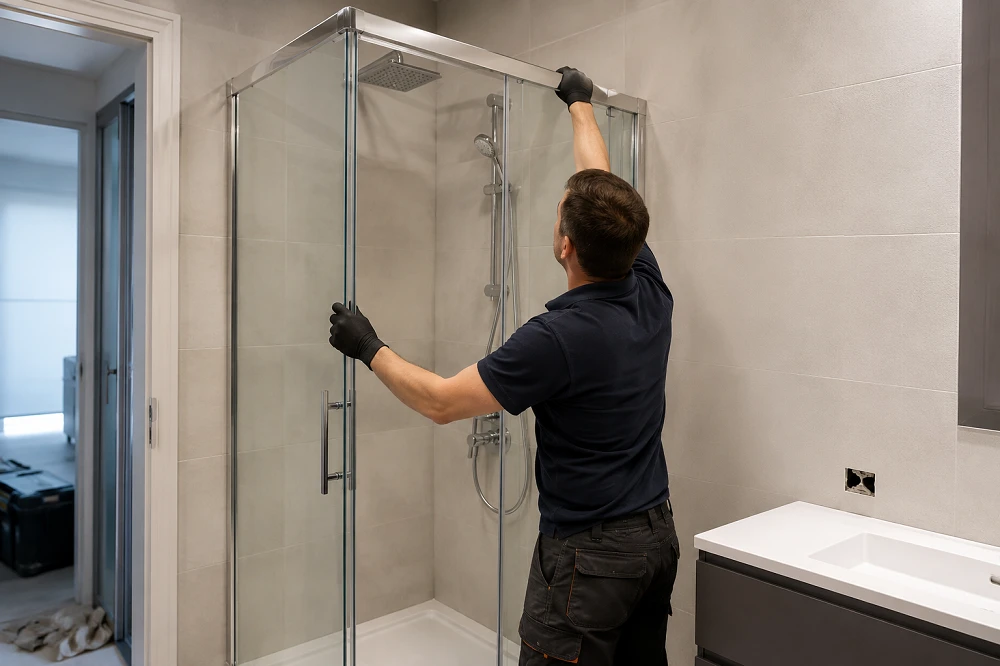

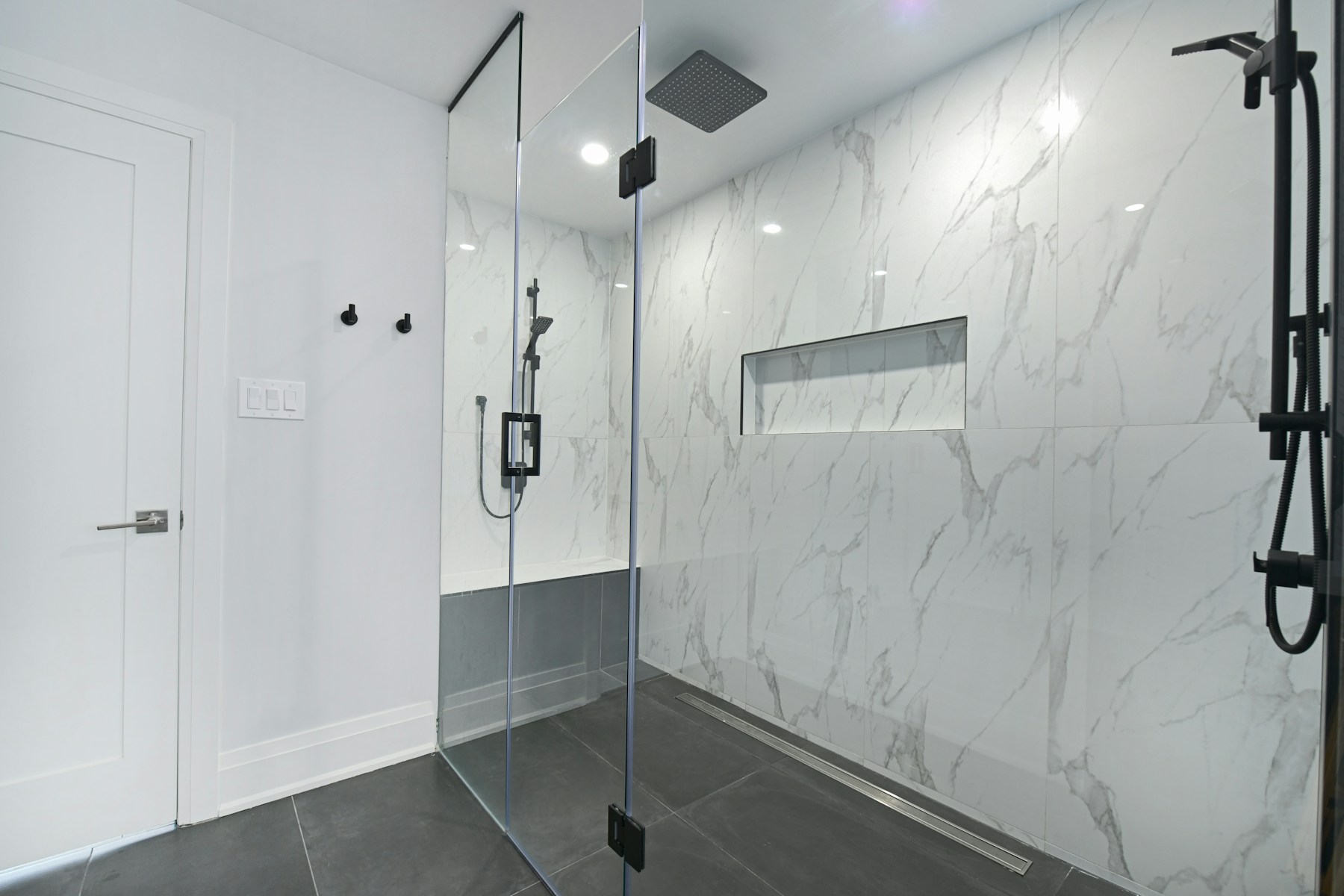

Duşakabin
Ölçüye özel temperli cam ve aksesuarla temiz banyo uygulaması.
- Ölçüye özel cam
- Krom aksesuar
Sineklik
Pencere, kapı ve sürme sistemlerine uyumlu, profil rengine uygun kasa.
- Plise, sürme veya menteşeli
- Profil rengiyle aynı kasa
Atölye
1992'de Kağıthane'de kurulduk. Pencerelerimizi hâlâ kendimiz üretiyoruz.
Umut İnşaat PVC, kurulduğu günden bu yana Pimapen markasıyla çalışıyor. Kaliteyi bir standart değil, bir zorunluluk olarak görüyoruz.
24 kişilik ekibimiz ve yıllık 150–200 tonluk üretim kapasitemizle tek dairelik işten site projelerine kadar zamanında ve eksiksiz teslim ediyoruz.
- daireye pencere takıldı
- 19.500
- ton profil işlendi
- 5.412
- müşteri
- 11.200
- kişilik ekip
- 24
- ton/yıl kapasite
- 150–200
Rakamlar yaklaşık referans değerlerdir.
Vizyon
Yenilikçi üretim anlayışı ve doğa dostu çözümlerle, pencere ve kapı sistemlerinde Türkiye'nin yanında global ölçekte de tercih edilen bir marka olmak.
Misyon
Dayanıklı, estetik ve yüksek performanslı ürünler; güvenilir hizmet ve sürdürülebilir üretimle sektörde kalıcı değer oluşturmak.
Süreç
Ölçüden montaja, tek muhatap.
- 01
Keşif ve ölçü
Adresinize gelir, açıklıkları yerinde ölçeriz. Ücretsizdir.
- 02
Proje çizimi
Sistem, renk, cam ve açılım yönünü çizim üzerinde netleştiririz.
- 03
Üretim
Gümüşhane Caddesi'ndeki fabrikamızda, ölçüye özel üretilir.
- 04
Montaj ve servis
Kendi ekibimizle takar, satış sonrasında da ulaşılabilir kalırız.
Belgeler
Profilin arkasındaki belgeler.
Belgeler, kullandığımız Pimapen profil sistemine aittir.
TSEPimapen, sektörde TSE kalite belgesine sahip ilk markadır.
- ISO 9001ISO 9001
Tasarım, geliştirme, üretim, tesis ve servisi kapsayan ISO 9001 belgesi; ABS Quality Evaluations denetimiyle.
IFT RosenheimTüm performans testleri Almanya'daki Rosenheim Enstitüsü (IFT) tarafından yapılır.
GOST-RRusya İnşaat Bakanlığı'nın sert iklim koşulları için belirlediği standartlara uygunluk.
RALAlman PVC pencere profili üreticilerinin kalite birliği RAL tarafından verilen uygunluk işareti.
EPWAvrupa Plastik Pencere Üreticileri Federasyonu (EPW) üyeliği ve standartları.
ITBPolonya Teknik ve Yapı Enstitüsü (ITB) tarafından profil ve pencere uygunluk belgesi.
Referanslar
Birlikte çalıştığımız yapı firmaları.
Fotoğrafları görmek için logoya dokunun.
Önce / sonra
Aynı pencere, birkaç gün arayla.
Eski doğramayı söküp yenisini taktığımız işlerden. Çizgiyi sürükleyerek karşılaştırın.
Yorumlar
Müşterilerimiz ne diyor?
Google'da bize bırakılan değerlendirmelerden.
Google'daki tüm yorumlar ↗Sık sorulanlar
Aklınıza takılanlar.
Cevabını bulamadınız mı? Bize yazın.Keşif ve ölçü ücretli mi?
Hayır. Adresinize gelip açıklıkları yerinde ölçüyoruz; keşif ücretsizdir. Randevu için formu doldurabilir, WhatsApp'tan yazabilir veya bizi arayabilirsiniz.
Pencereleri kim üretiyor, kim takıyor?
Pimapen profillerini Kağıthane'deki kendi fabrikamızda ölçüye özel üretiyor ve kendi ekibimizle takıyoruz. Ölçüden montaja ve satış sonrasına kadar tek muhatabınız biziz.
Nirvana 8000 ile Carisma 7000 arasındaki fark nedir?
Nirvana 8000; 80 mm, 6 odacıklı ve 3 contalı profiliyle Pimapen'in en yüksek yalıtımlı serisidir (Uw 0,78 W/m²K, 52 mm'ye kadar cam). Carisma 7000; 70 mm, 5 odacıklı ve 2 contalı, çoğu konut için dengeli bir seridir (39 mm'ye kadar cam). Gürültülü cadde veya soğuk cephe için Nirvana, genel kullanım için Carisma öneririz; son kararı keşifte birlikte veririz.
Hangi cam markasını kullanıyorsunuz?
Yalnızca Şişecam Isıcam kullanıyoruz. Isı yalıtımı (Sinerji), ısı ve güneş kontrolü (Konfor), üçlü cam, akustik, güvenlik ve iki cam arası jaluzili seçenekler var. Isıcam ünitelerinde Şişecam'ın 10 yıl üretici garantisi vardır.
Hangi cam hangi cepheye uygun?
Kuzey cephede güneş ısısından yararlanan Isıcam Sinerji, güney ve batı cephede yaz sıcağını kesen Isıcam Konfor uygundur. Cadde, raylı sistem veya havalimanı yakınında akustik cam, çok soğuk cephelerde üçlü cam öneririz.
Renk seçenekleri neler? İç ve dış farklı renk olabilir mi?
Beyazın yanında ahşap desenli, düz ve metalik on üç lamine renk var. İç ve dış yüzeyde farklı renk kullanmak mümkün. Ekrandaki renkler temsilidir; son seçimi numune üzerinde birlikte yaparız.
Panjur ve sineklik de yapıyor musunuz?
Evet. Panjurda farklı markalarla çalışıyoruz: dıştan takma veya monoblok, PVC veya alüminyum lamelli, manuel ya da motorlu. Sineklikler plise, sürme veya menteşeli; kasası profil rengiyle aynı olur.
Garanti süreleri nedir?
Pimapen profillerinde 10 yıl, Şişecam Isıcam ünitelerinde 10 yıl üretici garantisi vardır. Bunlara ek olarak Umut İnşaat olarak montajını yaptığımız ürünlere 2 yıl servis garantisi veriyoruz.
Teklif almak için ne yapmalıyım?
Teklif sihirbazına açıklıkların yaklaşık ölçülerini girmeniz yeterli; kesin ölçüyü keşifte alırız. Dilerseniz ölçüleri ve fotoğrafları WhatsApp'tan da gönderebilirsiniz.
